Opis produktu

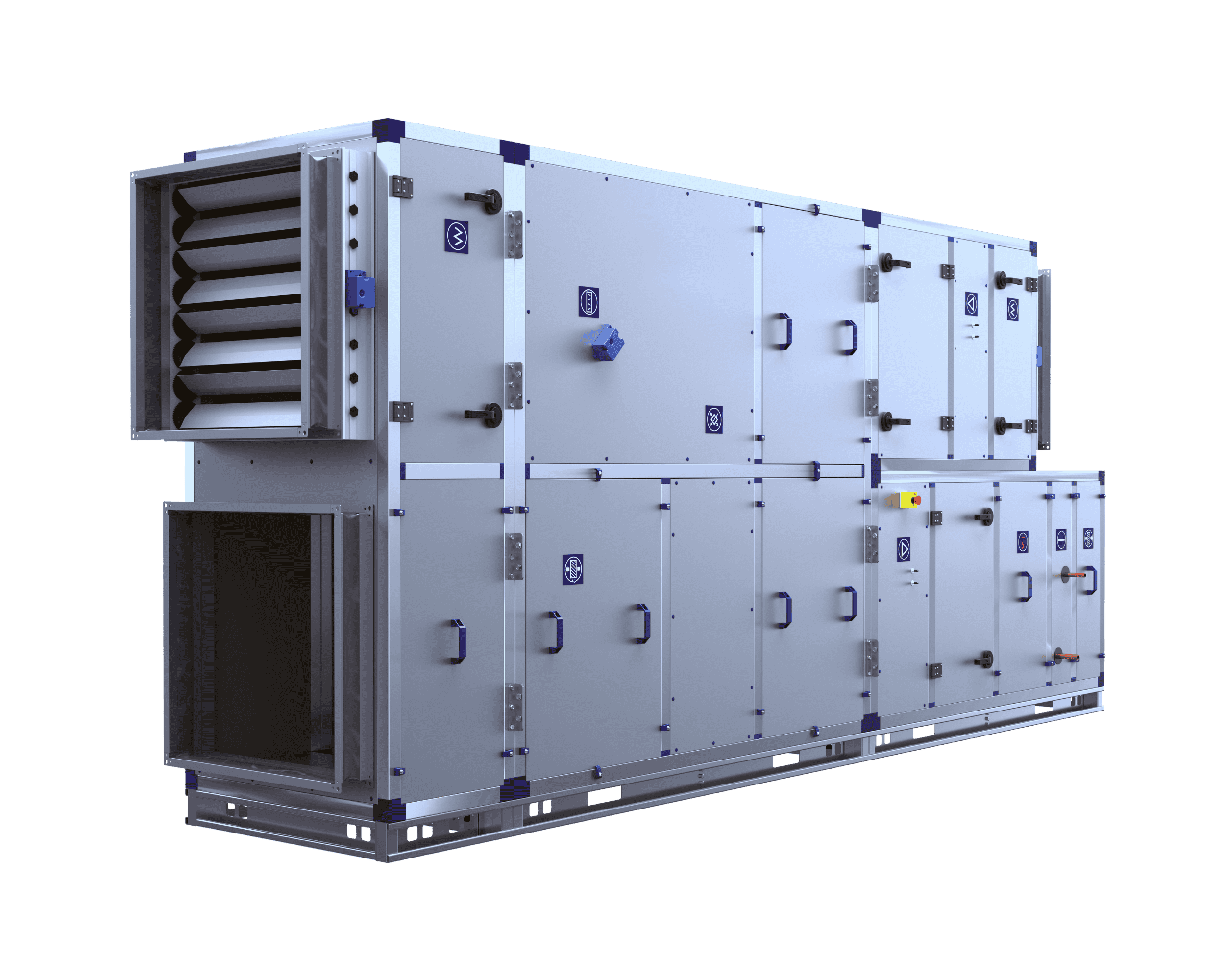

Centrala wentylacyjna BS to urządzenie sekcyjne przeznaczone do montażu wewnętrznego. Seria obejmuje 22 wielkości o wydajności od 700 do 100 000 m³/h. Sekcyjna budowa umożliwia dobór funkcji i wyposażenia zgodnie z wymaganiami technicznymi danej inwestycji. Sprawność odzysku ciepła może sięgać 93%.
700 - 100 000 m³/h
do 93%
wewnętrzny
szkieletowa/samonośna
sekcyjna
producencka
basenowe, higieniczne,
chemoodporne, z elementami EX
Informacje podstawowe
• 22 wielkości podstawowe
• wydajność urządzenia od 700 do 100 000 m³/h
• sprawność odzysku ciepła do 93%
• montaż wewnętrzny
• budowa sekcyjna
• konstrukcja szkieletowa lub samonośna
• wykonania specjalne: basenowe, higieniczne, chemoodporne oraz z elementami EX
• możliwe rozwiązania odzysku ciepła: wymiennik krzyżowy, obrotowy lub przeciwprądowy, MHR, rurka ciepła oraz układ odzysku glikolowego
• możliwość zastosowania recyrkulacji powietrza
• nagrzewnice: wodne, parowe, glikolowe i elektryczne
• chłodnice: wodne, glikolowe i freonowe
• dostępne rozwiązania uzdatniania powietrza: filtry mechaniczne, węglowe i elektrostatyczne oraz lampy UV
Opcje dodatkowe
Urządzenie może zostać wyposażone w dodatkowe rozwiązania i sekcje funkcjonalne:
• nagrzewnicę gazową
• kompletny układ automatyki z wewnętrznym okablowaniem
• system Plug&Play
• konfigurację Custom Made, dostosowaną do wymagań technicznych inwestycji
Konstrukcja

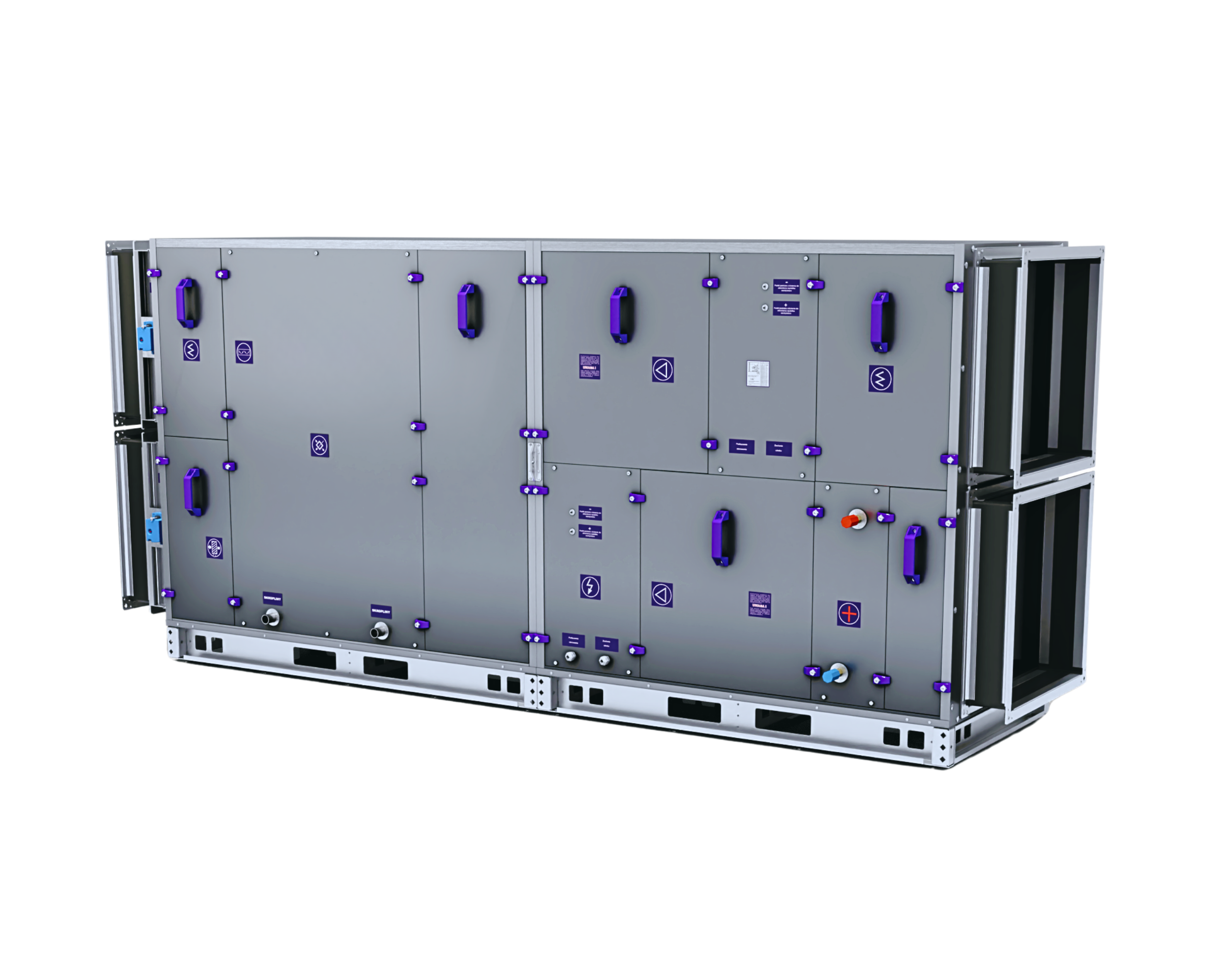

W centralach wentylacyjnych BS stosowane są dwa rozwiązania konstrukcyjne obudowy: konstrukcja szkieletowa oparta na profilach aluminiowych oraz konstrukcja samonośna. Zewnętrzne poszycie obudowy wykonywane jest z blachy Magnelis ZM310. Standardową izolację stanowi wełna mineralna o grubości 50 mm, z możliwością zastosowania izolacji o grubości 70 mm. Rodzaj konstrukcji dobierany jest odpowiednio do wydajności, konfiguracji oraz wymaganych parametrów obróbki powietrza.
Gazowy moduł grzewczy
Wykonania specjalne
Montaż wewnętrzny
Izolacja 50 lub 70 mm
Wentylatory z silnikami EC
Konfiguracja Custom Made
Centrala dopasowana do Twoich potrzeb
Sekcyjna budowa centrali BS umożliwia dobór elementów odpowiedzialnych za filtrację, ogrzewanie, chłodzenie, odzysk ciepła i pozostałe procesy obróbki powietrza. Konfiguracja funkcji oraz zastosowanych podzespołów jest dostosowywana do parametrów technicznych wymaganych dla danej inwestycji.
Automatyka
i Plug&Play
Centrala BS może zostać wyposażona w automatykę producencką dostosowaną do jej konfiguracji oraz wymagań technicznych instalacji. Opcjonalny system Plug&Play obejmuje zintegrowaną rozdzielnicę zasilająco-sterującą oraz wewnętrzne okablowanie wykonane i sprawdzone przed dostawą urządzenia.
VBW Engineering świadczy również usługi montażu, uruchomienia i serwisowania urządzeń. Sposób sterowania jest konfigurowany na podstawie ustaleń z zamawiającym oraz wymagań technicznych danego obiektu.
Zalety systemu Plug&Play
Gazowy moduł grzewczy
Gazowy moduł grzewczy służy do podgrzewania powietrza w instalacji wentylacyjnej. Urządzenie jest produkowane zgodnie z wymaganiami rozporządzenia GAR i oznakowane znakiem CE. Szeroki zakres modulacji umożliwia dostosowanie mocy grzewczej do aktualnego zapotrzebowania instalacji.
| Zakres mocy | Przepływ powietrza | Modulacja mocy |
| 2kW - 350kW | 150m³/h - 26 500m³/h (lub większa) | 1:10 (pojedyncze) |
| 20kW - 700kW | 300m³/h - 53 000m³/h (llub większa) | 1:20 (podwójne) |
