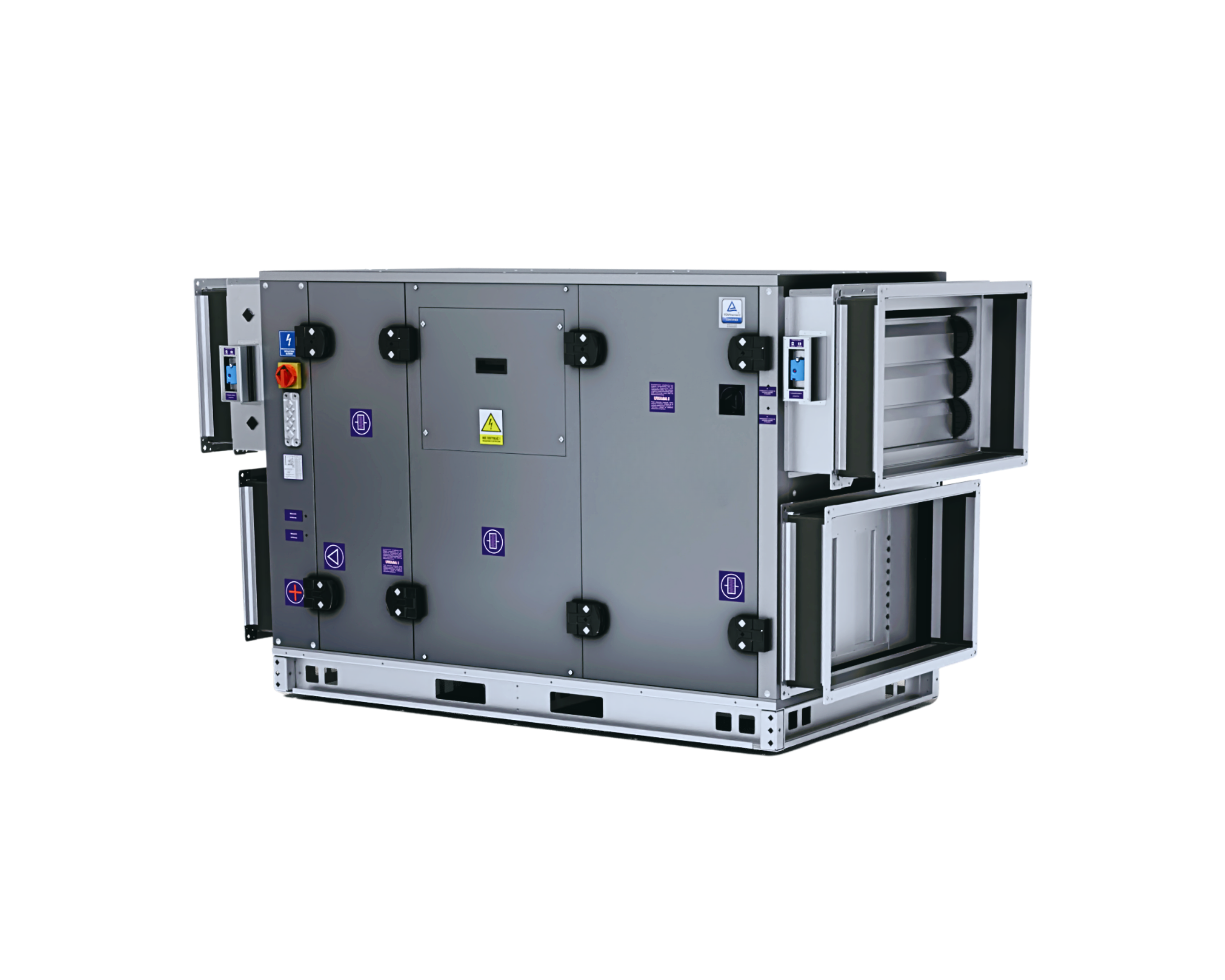

Centrala kompaktowa
BS/BD Compact-R

Opis produktu

BS/BD Compact-R to urządzenie zaprojektowane, tak aby zachować pełną funkcjonalność przy zmniejszonych gabarytach. Produkowane są w 7 wielkościach, pokrywających wydatek 700 do 9500* m³/h. Zaprojektowana linia produktów zapewni komfort i optymalny poziom wentylacji dla takich pomieszczeń jak sklepy, restauracje, pracownie, pomieszczenia biurowe i sale konferencyjne, sale szkolne i żłobki oraz inne pomieszczenia użytku publicznego.



81%
pobierz kartę produktu
Wydajność
500 do 9500m³/h
Typ urządzenia
Stojące
System automatyki
Plug&Play
Rodzaj filtrów
(panelowe)
ISO ePM10 50% (M5)
ISO ePM1 70% (F7)
Wykonanie

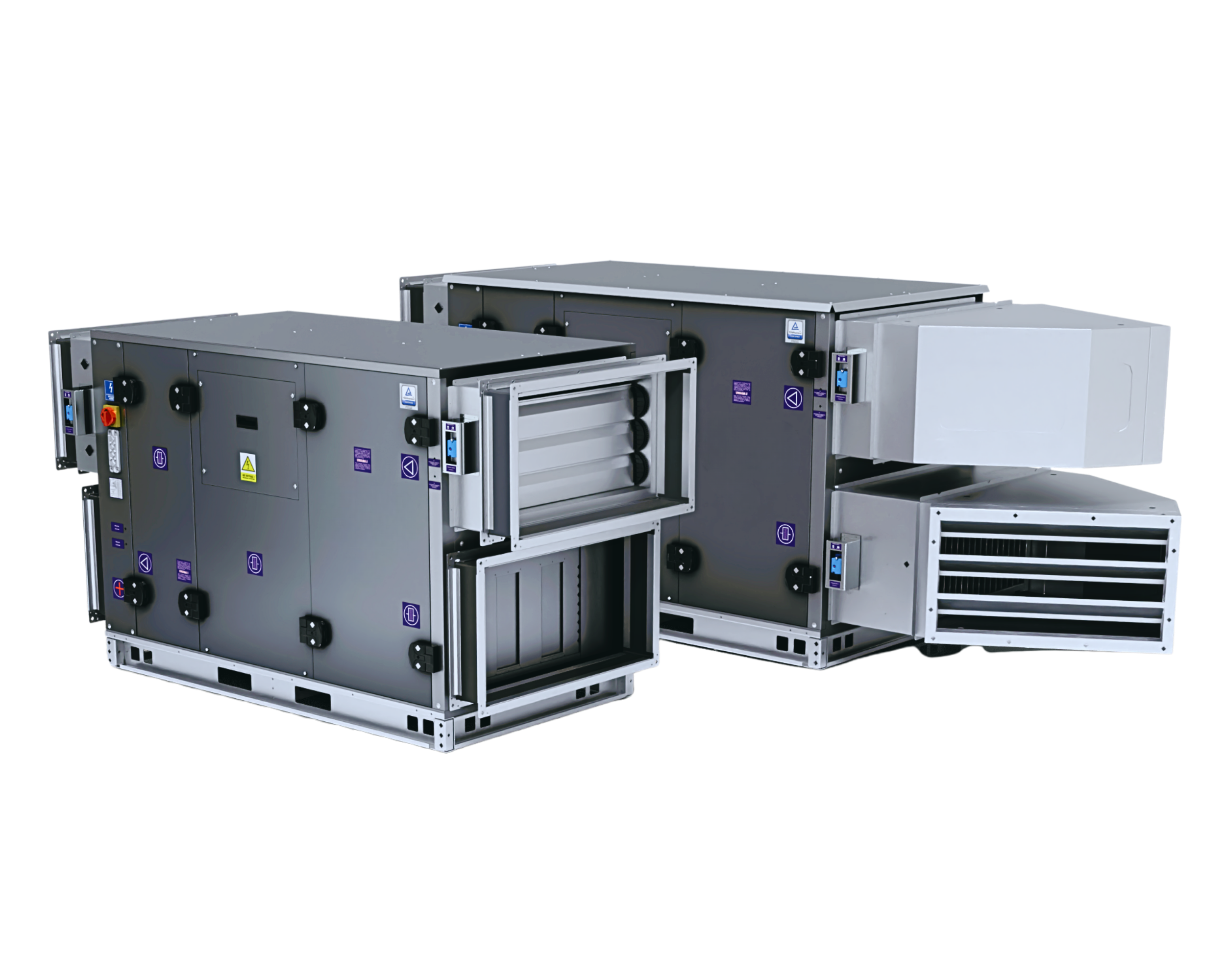

BS- Wewnętrzne, BD- Zewnętrzne
Sprawność
odzysku ciepła
Do 81%
Zastosowanie
Biura, sklepy, restauracje, przedszkola, małe obiekty publiczne

Cechy produktu

Linia BS/BD COMPACT – R wyposażona została w nagrzewnicę - wodną lub elektryczną, wbudowaną wewnątrz centrali. Dzięki temu urządzenie łatwo dopasowuje się do docelowego pomieszczenia i posiada mniejsze gabaryty. Niewątpliwą zaletą urządzenia jest zastosowanie nowoczesnej i bezpiecznej, samoregulującej nagrzewnicy elektrycznej opartej na grzałkach PTC, która ułatwia utrzymanie znacznie niższej temperatury radiatora, całkowite wyeliminowanie ryzyka przegrzania układu oraz uzyskanie dużej powierzchnia wymiany ciepła. BS/BD Compact-R spełnia założenie dyrektywy EcoDesign 2018. Centrale BS/BD COMPACT – R zostały wyposażone w obrotowy wymiennik odzysku ciepła, który zapewnia sprawność odzysku energii do 81%.

  • zakres wydatków: 500 do 9500* m³/h
  • 7 dostępnych wielkości
  • nagrzewnica elektryczna PTC/wodna
  • silnik krokowy z zabezpieczeniem przed kondensacją - IP44
  • energooszczędne i ciche silniki EC w klasie IE4
  • kompaktowe wymiary konstrukcji
  • wysoka sprawność odzysku energii do 81%
  • standard Plug&Play (fabryczne okablowanie urządzenia)
  • nowoczesny układ automatyki

Konstrukcja

Typoszereg BS/BD-COMPACT-R składa się z 7 wielkości, lecz nie wprowadzamy ograniczeń na większe urządzenia. Istnieje możliwość doboru indywidualnego urządzenia w kwestii materiałów i wydatku powietrza. Centrala serii BS/BD-COMPACT-R wykonana jest w technologii samonośnej bez profili aluminiowych. Osłony zewnętrzne central wykonane są z blachy Magnelis ZM310, wypełnienie pomiędzy nimi stanowi wełna mineralna. Centrali wyposażone są w króćce dla podłączenia do kanałów. Izolacja z wełny mineralnej posiada dobre właściwości termiczne i akustyczne, grubość izolacji to 50 mm. Umieszczenie wszystkich sekcji funkcjonalnych w jednej obudowie, powoduje, że gabaryty urządzenia są kompaktowe co ułatwia transport, montaż i obsługę urządzenia. Centrala jest dostarczana jako kompletne urządzenie wraz z automatyką i okablowaniem. Urządzenie wykonane w standardzie plug & play.

Warianty

Wybierz swoją centralę

Wielkość centrali Wymiary Wydajność powietrza Połączenia elastyczne Wymiennik obrotowy
[mm] [m3/h] [B1xH1] [średnica]
dł. (B) wys. (H) szer. (L) min. max.
1 1500 850 700 500 1200 600x325 550
2 1550 1000 850 700 2000 750x400 650
3 1550 1080 100 1500 2400 900x425 750
4 1650 1230 1150 2000 3500 1050x500 950
5 1850 1440 1400 3500 5500 1300x600 1200
6 1950 1640 1600 5500 7500 1500x700 1400
7 2000 1840 1800 7500 9500 1700x800 1600

Automatyka
i Plug&Play

Do produkowanych central, dostarczamy kompletne układy automatyki. Firma świadczy również usługi montażu, uruchomienia i serwisowania urządzeń przez wykwalifikowany, doświadczony personel. Na podstawie konsultacji z zamawiającym, sterowanie urządzeniami dostosowane jest za każdym razem do specyfiki obiektu oraz indywidualnych potrzeb użytkownika.

Ideą układu automatyki PLUG & PLAY jest przygotowanie systemu sterowania centralą, w taki sposób, by umożliwiała gotowość urządzenia do natychmiastowej pracy.
VBW Engineering oferuje centrale klimatyzacyjno-wentylacyjne wraz z fabrycznym układem automatyki. Wewnętrznym okablowaniem i rozdzielnicą wraz ze sterownikiem, zamontowaną na centrali.

&PLUGPLAY
&PLUGPLAY

Zalety zastosowania
systemu PLUG & PLAY

Skrócony czas montażu i uruchomienia
(obniżenie kosztów)
Uruchomienie centrali bez zakłóceń
spowodowanych trudnymi warunkami atmosferycznymi
Podłączenia elektryczne wykonane i sprawdzone przez
wykwalifikowaną kadrę techników
Certyfikowane
przewody końcówki elektryczne, atestowane puszki i przyłącza kablowe
